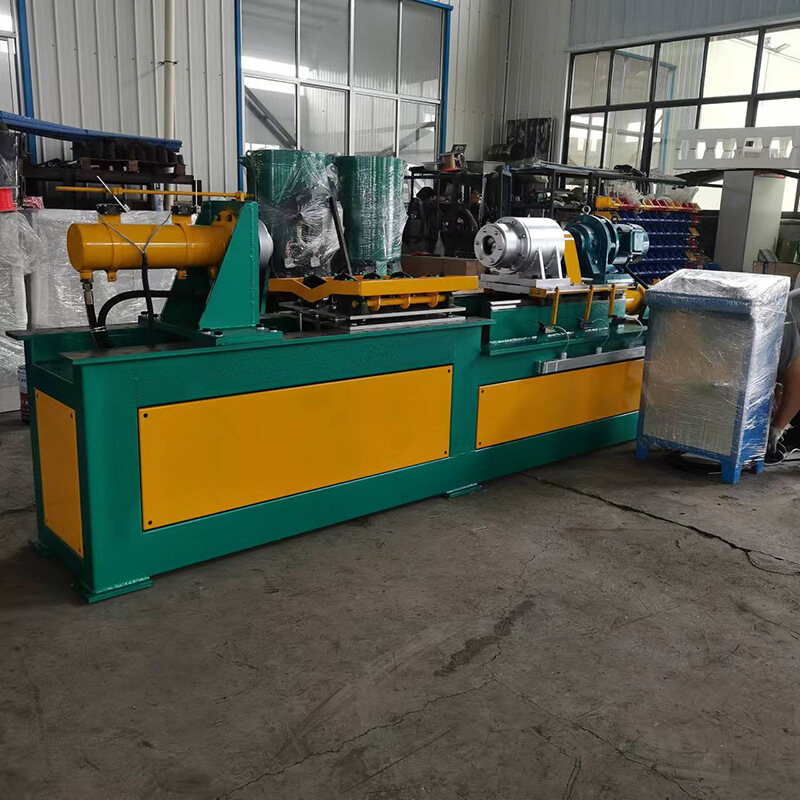

බාධක වළල්ල රිවට් යන්ත්රය

සිලින්ඩර රිවට් බෙල්ලේ යන්ත්රය (සිලින්ඩර රිවට් බෙල්ලේ මුද්ද උපකරණ) යනු ගෑස් සිලින්ඩර මත බෙල්ලේ මුදු රිවිලි ගෑස් රින්ග්ස් කිරීම සඳහා භාවිතා කරන විශේෂිත උපකරණයකි .
සිලින්ඩර රිවට් බෙල්ලේ මුද්ද උපකරණ තිරස්කරණ ව්යුහයක් තුළ තිරිසන් ව්යුහයක්, එය ඇඳක්, හයිඩ්රොලික් දුම්රිය ස්ථානයක්, විදුලි පාලක පද්ධතියක්, .

1. ගෑස් සිලින්ඩර රෝලර් වාහකයේ {{1} wink හරහා ගෑස් සිලින්ඩර ස්ථානගත කරයි
2. එසවුම් යාන්ත්රණය ගෑස් සිලින්ඩර මැද මධ්යස්ථානයට ඉහළ නංවන ස්ථානයයි .
3. බල හිස සිලින්ඩරය සමඟ පෙළගැස්වීමට .
4. හයිඩ්රොලික් සිලින්ඩරය ඉහළ වේගයකින් බල හිස ඉදිරියට ගෙන යයි .
5. හයිඩ්රොලික් සිලින්ඩරය පසුව . නිරවද්ය ස්ථානගත කිරීම සඳහා අඩු වේගයකින් බල හිස ඉදිරියට ගෙන යයි
6. රිවට් කිරීමේ ක්රියාවලිය තත්පර 3 සිට 5 දක්වා .
7. හයිඩ්රොලික් සිලින්ඩරය බල හිස අධික වේගයෙන් ධාවනය කරයි .
8. සිලින්ඩරය ගෑස් සිලින්ඩර තැටියෙන් පිටතට තල්ලු කරයි .
9. එසවුම් යාන්ත්රණය එහි මුල් ස්ථානයට නැවත පැමිණේ .
10. පෙරළීමේ රාමුව ගෑස් සිලින්ඩර විසුරුවා හරින්න .
11. ඉහත අනුක්රමය අඛණ්ඩව නැවත නැවතත් පුනරාවර්තනය වේ .

- දිග: 830-200 මි.මී.
- විෂ්කම්භය: මි.මී. 406 mm ට අඩු හෝ සමාන
- බර: කිලෝග්රෑම් 220 ට අඩු හෝ සමාන

- සාපේක්ෂ ආර්ද්රතාවය: 85% ට වඩා අඩු හෝ සමාන
- සම්පීඩිත වායු සැපයුම: 0.4-0.7 MPA

- බෙල්ලේ වළල්ල සඳහා නිෂ්පාදන වැඩසටහන: මාරුවකට පැය 8 ක්, දිනකට මාරුවීම් 2 ක්, වසරකට දින 252 ක්, .
- නිෂ්පාදන අනුපාතය: පැයකට කෑලි 60 ක් (පැටවීම සහ බෑම ඇතුළුව කාලය ඇතුළුව) .
- හයිඩ්රොලික් පද්ධති පීඩනය: 16 MPA .
- රිවට් බෙල්ලේ බල මූල: බල ප්රතිදානය: 1 . 5 kW.
- රෝල් කිරීම රිවට් සන්ධිය: ද්විත්ව රෝලිං රෝද ව්යුහය .
- හයිඩ්රොලික් ස්ටේෂන් බලය: 18 . 5 kW.
- ගුවන් මූලාශ්ර පීඩනය: 0 . 6-0.7 MPa.
- මුළු බලශක්ති පරිභෝජනය: 20 . 1 kW.

1. අතින් පාලනය කිරීම යන්ත්රය අතින් පාලනය වන . සීමාවේ ස්විචයන් මඟින් සෑම සිලින්ඩරයකම සහ චලනය වන කොටසෙහි චලනය වන කොටසක සවි කර ඇති අතර අඛණ්ඩ චක්රීය මෙහෙයුම සහතික කිරීම සඳහා .
2. බෝතල ශරීරයට සහය දක්වන රෝලර් උස වෙනස් කළ හැකි අතර බෙල්ලේ වළල්ල සඳහා විවිධ විෂ්කම්භය සඳහා විවිධ විෂ්කම්භය .
3. බෙල්ල මුද්ද ලිහිල්ව හෝ අස්ථානගතව නොමැතිව බෝතල ශරීරයට ආරක්ෂිතව එක්රැස් කළ යුතුය .
4. බෙල්ලේ වළලු හතර අවම වශයෙන් දස ගුණයකට සමාන රේඩියල් බලවේගයන්ට සමාන බඹරුන් .
5. බෙල්ල මුද්ද අවම වශයෙන් 300 nm. ont හි ව්යවර්ථයක් විඳදරා ගත යුතුය
6. කුරිරු සන්ධිවල තියුණු බර්ස් නොපෙන්වා නැත .
7. හයිඩ්රොලික් පද්ධතිය වායු සිසිලනය භාවිතා කරයි .
8. අතින් මෙහෙයුම බොත්තම් සැකසීම සහ බෑම සඳහා .
